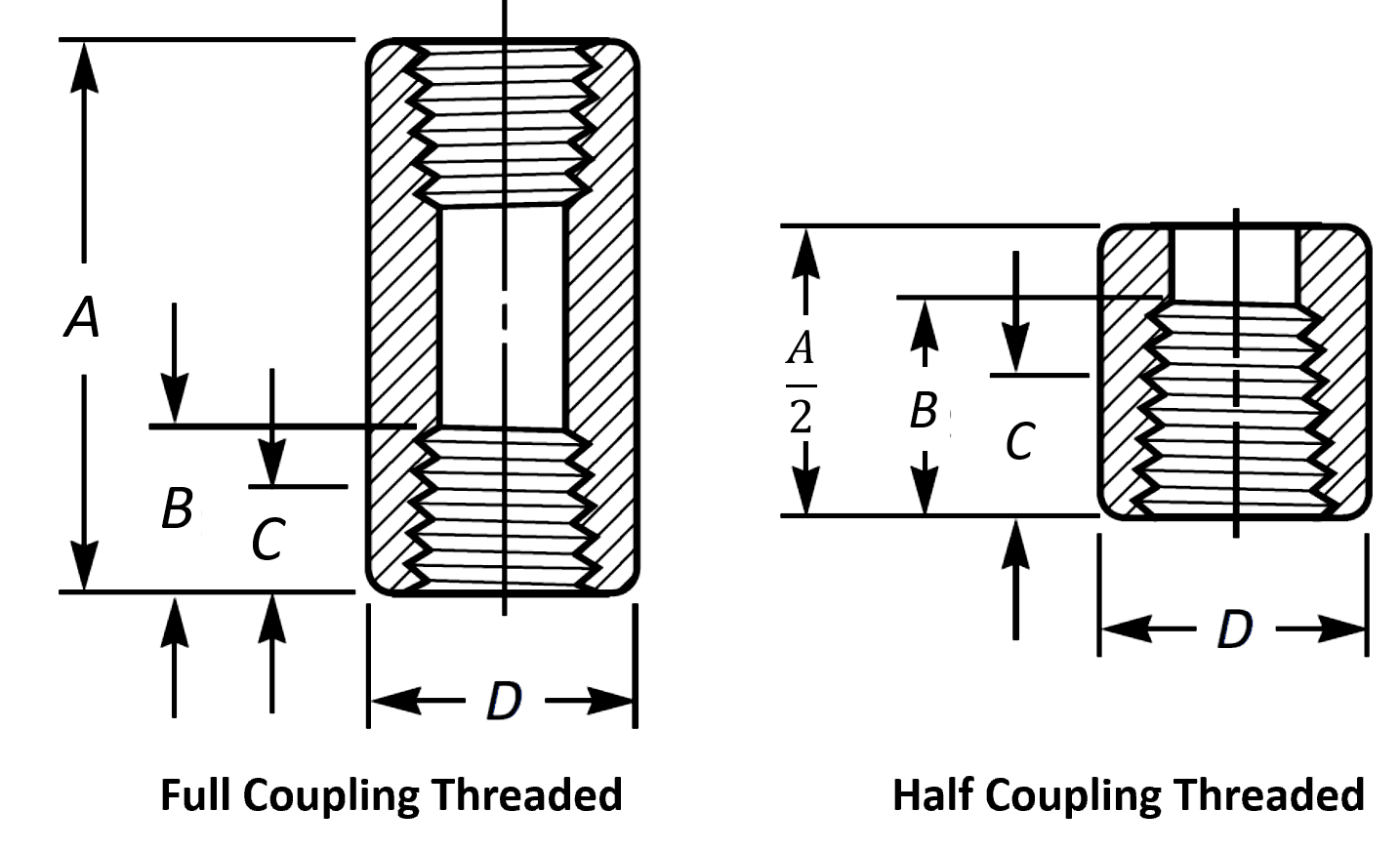

| KÍCH THƯỚC ỐNG DANH ĐỊNH | KẾT THÚC | CHIỀU DÀI TỐI THIỂU | ĐƯỜNG KÍNH NGOÀI | |||
|---|---|---|---|---|---|---|
| inch. | giao phối đầy đủ | khớp nối một nửa | #3000 | #6000 | ||
| ĐẾN | một/2 | b. | C. | Đ. | Đ. | |
| 1/8 | 32 | một/2 | 6.7 | 6.4 | 16 | 22 |
| 1/4 | 35 | một/2 | 10.2 | 8.1 | 19 | 25 |
| 3/8 | 38 | một/2 | 10.4 | 9.1 | 22 | 32 |
| 1/2 | 48 | một/2 | 13.6 | 10.9 | 28 | 38 |
| 3/4 | 51 | một/2 | 13.9 | 12.7 | 35 | 44 |
| 1 | 60 | một/2 | 17.3 | 14.7 | 44 | 57 |
| 1 1/4 | 67 | một/2 | 18 | 17 | 57 | 64 |
| 1 1/2 | 79 | một/2 | 18.4 | 17.8 | 64 | 76 |
| 2 | 86 | một/2 | 19.2 | 19 | 76 | 92 |
| 2 1/2 | 92 | một/2 | 28.9 | 23.6 | 92 | 108 |
| 3 | 108 | một/2 | 30.5 | 25.9 | 108 | 127 |
| 4 | 121 | một/2 | 33 | 27.7 | 140 | 159 |
| Tất cả kích thước là đơn vụ mm | ||||||
| KÍCH THƯỚC ỐNG DANH ĐỊNH | TẤT CẢ BỘ | TẤT CẢ BỘ | TẤT CẢ BỘ | KHUỷU TAY VÀ TEE | ĐƯỜNG CONG TRỞ LẠI 180 ĐỘ | ĐƯỜNG CONG TRỞ LẠI 180 ĐỘ | ĐƯỜNG CONG TRỞ LẠI 180 ĐỘ | GIẢM GIÁ | mũ lưỡi trai |
|---|---|---|---|---|---|---|---|---|---|
| NPS | OD tại Vát (1), (2) | ID ở cuối (1), (3), (4) | Độ dày của tường (3) | Kích thước từ giữa đến cuối A,B,C,M | Từ trung tâm đến trung tâm HOẶC | Mặt đối mặt K | Căn chỉnh kết thúc U | Chiều dài tổng thể H | Chiều dài tổng thể E |
| ½ đến 2½ | 0.06 -0.03 | 0.03 | Không ít hơn 87,5 phần trăm độ dày danh nghĩa | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 |
| 3 đến 3 ½ | 0.06 | 0.06 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 | |
| 4 | 0.06 | 0.06 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.12 | |
| 5 đến 8 | 0.09 -0.06 | 0.06 | 0.06 | 0.25 | 0.25 | 0.03 | 0.06 | 0.25 | |
| 10 đến 18 | 0.16 -0.12 | 0.12 | 0.09 | 0.38 | 0.25 | 0.06 | 0.09 | 0.25 | |
| 20 đến 24 | 0.25 -0.19 | 0.19 | 0.09 | 0.38 | 0.25 | 0.06 | 0.09 | 0.25 | |
| 26 đến 30 | 0.25 -0.19 | 0.19 | 0.12 | … | … | … | 0.19 | 0.38 | |
| 32 đến 48 | 0.25 -0.19 | 0.19 | 0.19 | … | … | … | 0.19 | 0.38 |
| KÍCH THƯỚC ỐNG NPS DANH ĐỊNH | KHẢ NĂNG CHỊU GÓC | KHẢ NĂNG CHỊU GÓC | TẤT CẢ CÁC KÍCH THƯỚC LÀ THEO INCH. KHOẢNG CHỊU LÀ BẰNG CỘNG VÀ TRỪ TRỪ KHI CÓ QUY ĐỊNH KHÁC. |
|---|---|---|---|
| Tắt Góc Q | Xuống Máy Bay P | (1) Độ không tròn là tổng các giá trị tuyệt đối của dung sai cộng và trừ. (2) Dung sai này có thể được miễn ở các khu vực cục bộ của các phụ kiện đã định hình, nơi cần tăng độ dày thành để đáp ứng các yêu cầu thiết kế của ASME B16.9. (3) Đường kính trong và độ dày thành cuối danh nghĩa do người mua chỉ định. (4) Trừ khi có quy định khác của người mua, các dung sai này áp dụng cho đường kính trong danh nghĩa, bằng hiệu số giữa đường kính ngoài danh nghĩa và hai lần độ dày thành danh nghĩa. | |
| ½ đến 4 | 0.03 | 0.06 | |
| 5 đến 8 | 0.06 | 0.12 | |
| 10 đến 12 | 0.09 | 0.19 | |
| 14 đến 16 | 0.09 | 0.25 | |
| 18 đến 24 | 0.12 | 0.38 | |
| 26 đến 30 | 0.19 | 0.38 | |
| 32 đến 42 | 0.19 | 0.50 | |
| 44 đến 48 | 0.18 | 0.75 |
